«Азовмаш» может спроектировать, изготовить и поставить заказчику современные машины для футеровки конвертеров любой вместимости и конструкции, оснащенные системой аэрации рабочего пространства, двухсторонней радиотелефонной связью, приборами безопастности, отвечающие последним требованиям эргономики.Машина предназначена для механизации работ по футеровке глуходонного конвертера.
Машина устанавливается над конвертером на рельсовом пути тележки откатки кессона.Футеровочные материалы подаются внутрь конвертера люлькой с помощью канатного подъемника. Футеровка осуществляется с двух площадок, перемещаемых подъемником по всей высоте рабочего пространства конвертера.
Управление машиной осуществляется с пульта, расположенного на мосту машины.
Основные технические данные конвертеров вместимостью 300 и 330 тонн.
| Параметры | 300 | 330 |
| 1. Рабочая площадка верхняя -грузоподъемность, т/с -скорость подъема, м/с -ход, мм |
5,0 0,178 9410 |
5,0 0,09 9905 |
| 2. Рабочая площадка нижняя -грузоподъемность, м/с -ход, мм | 1,5 980 | 2,0 1225 |
| 3. Подъемник материалов -грузоподъемность, т/с -скорость подъема, м/с | 2,0 0,37 | 2,0 0,256 |
| 4. Скорость передвижения машины, м/с | 0,366 | 0,332 |
| 5. Размеры поддона для огнеупоров, мм | 1000х1160 | 800х1250 |

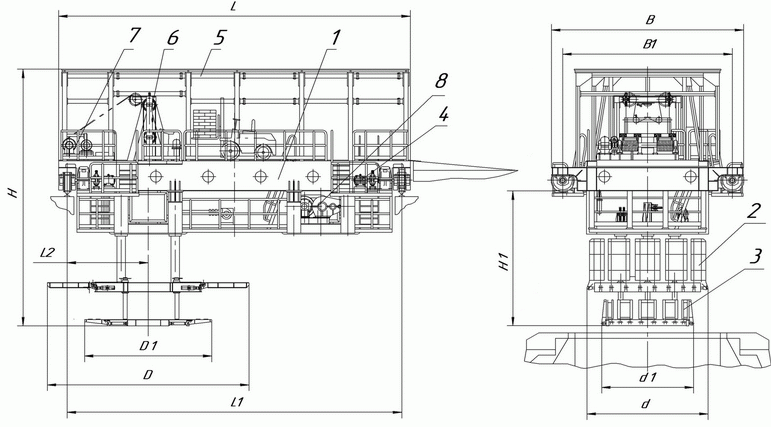

1. Мост
2. Площадка рабочая верхняя
3. Площадка рабочая нижняя
4. Механизм перемещения моста
5. Укрытие
6. Портал
7. Механизм перемещения люльки
8. Привод перемещения рабочих площадок
Основные размеры машины футеровки, мм
| Вместимость конвертера, т | D | D1 | d | d1 | H | H1 | H2 | L | L1 | L2 | B | B1 |
| 300 | 6100 | 4200 | 3860 | 3014 | 8160 | 4135 | 5353 | 11400 | 10850 | 2600 | 6200 | 5500 |
| 330 | 6246 | 4200 | 3860 | 3020 | 8095 | 3720 | 5400 | 11410 | 10850 | 2600 | 6600 | 5500 |
