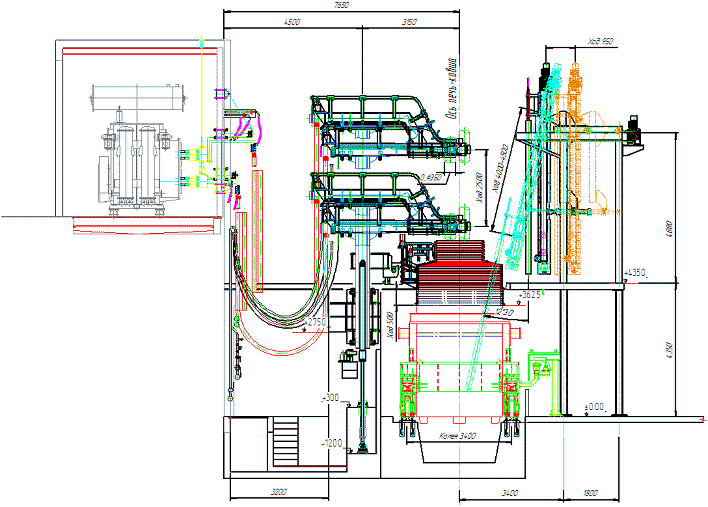

Установка печь-ковш

Установка Печь-Ковш ПК-60 предназначена для получения высокачественных сталей с заданным химическим составом и свойствами для последующей отливки заготовок на МНЛЗ или производства товарных слитков.

Установка Печь-ковш обеспечивает выполнение следующих технологических операций:

1. Электродуговой нагрев металла в ковше до температуры 1660-1700°C (для последующей обработки на вакууматоре) со скоростью 5°C/мин;
2. Автоматический дозированный ввод в металл твердых добавок с целью его раскисления, легирования, модифицирования в заданных пределах;
3. Автоматический контроль химического состава и температуры жидкого металла с помощью устройства автоматического замера температуры и отбора проб;
4. Продувку жидкой стали аргоном через донные пористые пробки, а также в аварийных ситуациях через сводовую аргонную фурму;
5. Ввод через окно в жидкий металл порошковой и алюминиевой катанки с помощью трайбаппарата;
6. Ввод углеродсодержащих порошков путем инжекции в струе сжатого воздуха.



Основные технические данные установки печь-ковш

Модель ПК-60
Скорость нагрева металла, °C/мин 5
Номинальная емкость металла в ковше, т 60
Тип свода водоохлаждаемый
Скорость подъема свода, мм/с 50
Количество электродов, шт. 3
Диаметр электродов, мм 350
Диаметр распада электродов, мм 600
Шаг подъема электродов, мм 2500
Скорость подъема электродов, мм/с
- в автоматическом режиме
- в ручном режиме
80
150
Расход воды для охлаждения трансформатора, куб.м/час 35
Расход воды для охлаждения свода, куб.м/час 180
Средний расход сжатого воздуха, куб. м/час 60
Средний расход аргона, куб.м/час 40...60
