Вагон-весы

Вагон-весы предназначены для набора шихтовых материалов из рудных бункеров эстакады доменного цеха, взвешивания, транспортировки, и выгрузки их в скипы.

По назначению, основным техническим характеристикам и установочным размерам вагон- весы полностью соответствует технологическому процессу производства чугуна, оборудованию и условиям эксплуатации доменных цехов. При этом, выполненные конструктивные усовершенствования позволили улучшить технико-экономические характеристики и увеличить срок службы вагон-весов.

«Азовмашем» освоено производство и выполняются заказы на поставку вагон — весов ВВ-40 как для отечественных металлургических предприятий, так и на экспорт. Первая поставка вагон-весов на экспорт осуществлена в Венгрию — заводу Дунайвашмю.

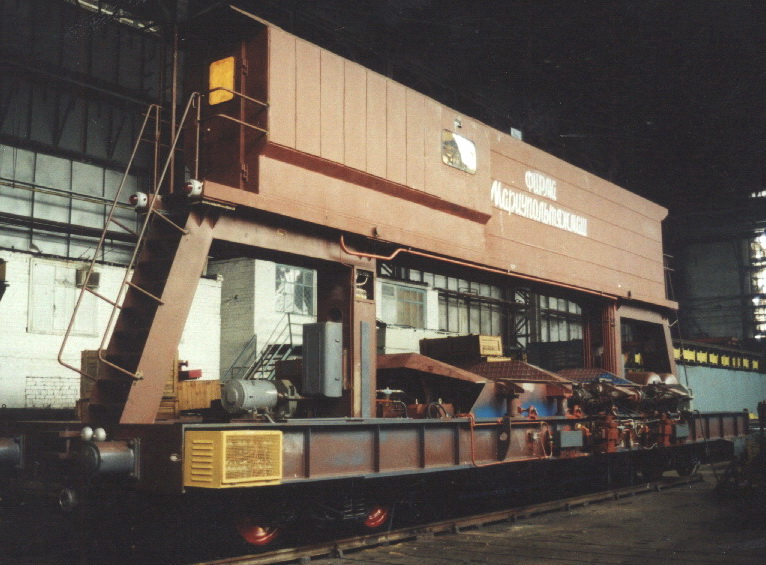

Вагон-весы представляют собой самоходный вагон с двумя бункерами, установленными на взвешивающем устройстве. Каждый бункер оборудован двумя плотно закрывающимися створками, снабженными механизмами открывания и закрывания, управляемыми с помощью пневмоприводов. Створки в нижней части футеруются специальным материалом, имеющим повышенную износостойкость. Сварная рама вагон-весов опирается на две двухосные ходовые тележки с навесными электромеханическими приводами передвижения. На раме смонтированы два механизма загрузки бункеров с приводами вращения и подъема качающихся редукторов. Вагон-весы оборудованы компрессорной установкой для подачи сжатого воздуха в пневмосистемы механизмов подъема качающихся редукторов, механизмов открывания створок и в пневмоцилиндры тормозной cистемы механизмов передвижения. На вагон-весах установлена вентиляционная система для подачи очищенного воздуха в кабину машиниста. Управление всеми механизмами вагон-весов осуществляется с пульта управления, расположенной в кабине машиниста. Подвод электропитания осуществляется при помощи токоприемников установленных на крыше кабины.

Вагон-весы оборудованы звуковой и световой сигнализацией и могут быть изготовлены для колеи шириной 1435, 1520 или 1676 мм. Система взвешивания, по согласованию с Заказчиком, может быть выполнена как рычажной, так и тензометрической. По требованию Заказчика в конструкцию вагон-весов могут быть внесены другие изменения и дополнения с учетом конкретных условий эксплуатации.

Грузоподъемность, т 40
Точность взвешивания, кг ±100
Емкость одного бункера, м 9,0
Количество бункеров 2
Общая емкость бункеров, м 18
Скорость передвижения вагон-весов, м/сек 0,2...2,3
Ширина колеи, мм 1520
Количество гидроцилиндров, шт 8
Масса, т 70
