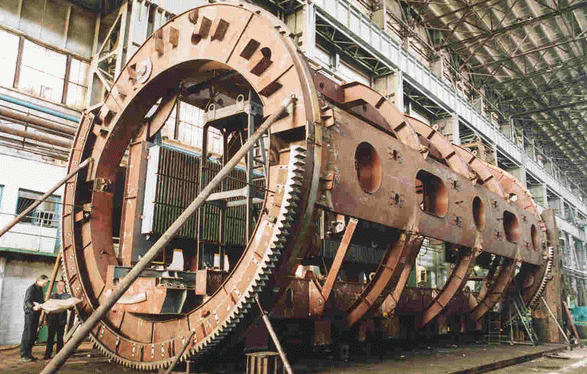

Вагоноопрокидыватель роторный стационарный двухопорный с углом поворота 190° (ВРСД - 75 - 190) предназначен для разгрузки влажного (22,5% и выше) глиносодержащего угольного шлама из железнодорож- ных полувагонов грузоподъемностью 69, 71 и 75 тонн путем их опрокидывания во вращающемся роторе.
Подача и установка вагонов на платформу ротора вагоноопрокидывателя осуществляется вагонотолка- телем. Разгрузка осуществляется на вибрационные решетки приемных бункеров.

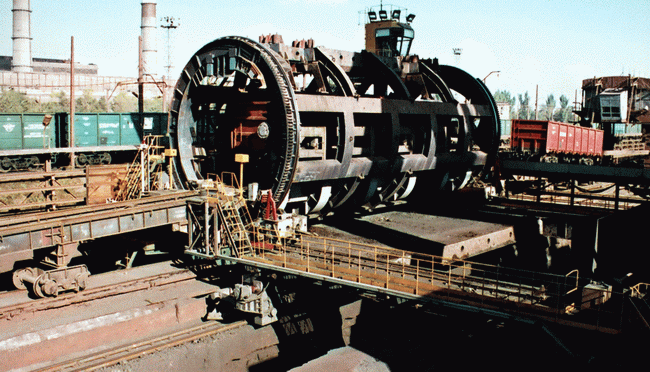

Вагоноопрокидыватель роторный передвижной двухопорный (ВРПД - 93 - 190) предназначен для разгрузки сыпучих материалов из железнодорожных полувагонов грузоподъемностью 69, 71, 75 и 93 тонн путем их опрокидывания на угол 190° во вращающемся роторе.
К месту разгрузки ротор с установленным в нем полувагоном перемещается на тележках по мосту.
Подача полувагонов и установка их на платформе ротора осуществляется вагонотолкателем по накатам, соединенным с мостом.
| Наименование | Параметр | |
|---|---|---|
| Тип | Роторный стационарный двухопорный | Роторный стационарный двухопорный |
| Колея железнодорожного пути, мм | 1520 | 1520 |
| Грузоподъемность разгружаемых полувагонов, т | 69 - 75 | 65 - 93 |
| Габариты разгружаемых полувагонов: высота от уровня головок рельсов, мм ширина по наружным стенкам бортов, мм длина по концевым балкам рамы, мм длина по осям сцепления автосцепок, мм |
3480 - 3780 3134 - 3158 12730 -12800 13920 |
3480 - 3797 3134 - 3200 12730 -12800 13920 - 16400 |
| Угол поворота ротора (макс.), град | 190 | 190 |
| Скорость вращения ротора, об/мин | 1,3 | 1,3 |
| Производительность, т/ч | 450 | 514,3 |
| Количество разгружаемых полувагонов с учетом маневровых работ, шт/ч | 6 - 8 | 20 |
| Количество опрокидываний полувагонов (макс.) в 1час | 30 | 22 |
| Продолжительность цикла разгрузки с учетом маневровых работ, мин | 7 - 10 | 3 |
| Время поворота полувагона (прямой и обратный ход), сек | 63 - 75 | 140 |
