Подъемник телескопический

Телескопический подъемник предназначен для производства работ связанных с футеровкой конвертеров имеющих отъемное днище . Машина устанавливается под конвертером на рельсовом пути. Управление машиной осуществляется с пульта.

ПАО "Азовмаш" может спроектировать, изготовить и поставить заказчику современные машины для футеровки конвертеров любой вместимости и конструкции, оснащенные системой аэрации рабочего пространства, двухсторонней радиотелефонной связью, приборами безопасности, отвечающие последним требованиям эргономики.



Основные технические данные для конвертеров вместимостью 160 и 350 тонн.



Параметры160350
1. Рабочая площадка
-грузоподъемность, тс
-наибольший диаметр, мм
-наименьший диаметр, мм
-скорость подъема, м/с
-ход, мм
5,0
5250
4160
0,018
8100
10,0
69,00
4900
0,0125
11500
2. Подъемник материалов
-грузоподъемность, тс
-ход, м/с
2,0
0,39
3,0
0,44
3. Подъемник материалов
-грузоподъемность, тс
-скорость подъема, м/с
2,0
0,37
2,0
0,256
4. Коллея, мм 3600 4800
5. Размеры поддона для огнеупоров, мм 1000х1160 800х1250

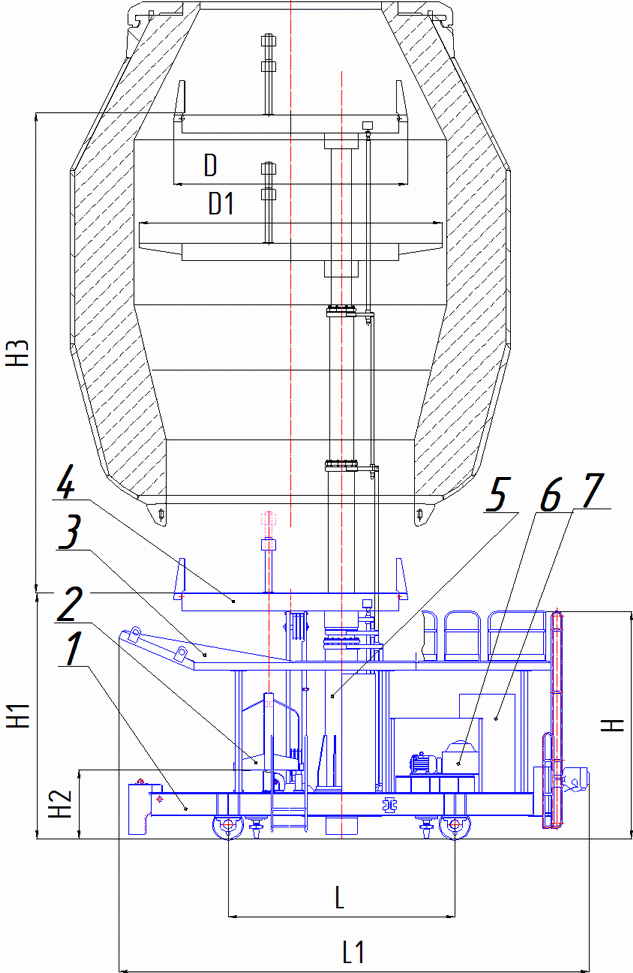

1. Платформа
2. Люлька
3. Укрытие
4. Площадка рабочая
5. Гидроцилиндр телескопический
6. Электрооборудование
7. Гидропривод подъема и опускания рабочей площадки



Основные размеры подъемника телескопического, мм

Вместимость конвертера, тDD1HH1H2H3LL1
160 4160 5250 5000 4300 1760 8100 4000 8360
350 4900 6900 7500 6333 1752 12060 6000 9430
