Скип

Скип предназначен для транспортировки шихтовых материалов из скиповой ямы на колошник доменной печи к приемной воронке загрузочного устройства доменной печи. Скип перемещается по наклонному мосту колошникового подъемника канатной скиповой лебедкой.



ТипоразмерСДП 8СДП 10СДП 13,5СДП 20
Вместимость, м3 8 10 13,5 20
Грузоподъемность, т 16 23 29 39
База, мм 2400 2400 3800 3100
Масса, т 9,9 10,9 16 20,7

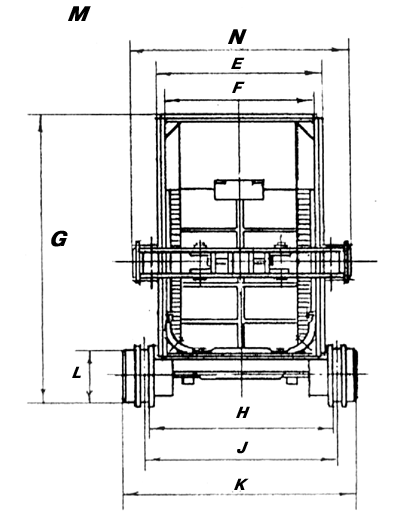

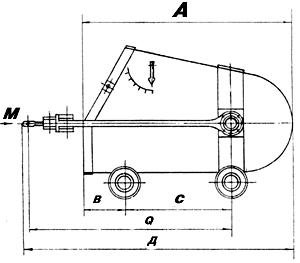

Тип A,мм B,мм C,мм D,мм E,мм F,мм G,мм H,мм J,мм K,мм L, мм N, мм Q, мм
СДП 8 4310 900 2400 5340 1235 1195 2480 1376 1454 1772 500 1575 4140
СДП 10 4310 900 2400 5250 1460 1400 2820 1580 1660 1780 500 1785 4140
СДП 13,5 5000 800 3800 6272 1340 1400 2632 1512 1660 1982 600 1770 5580
СДП 20 5310 800 3100 7015 2130 2000 3420 2326 2420 2730 700 2546 5055
