Загрузочное конусное устройство

Загрузочное устройство предназначено для приема шихтовых материалов, загрузки их в доменную печь и распределения по сечению колошника.

Разработанные концерном загрузочные устройства наряду с общепринятыми конструктивными решениями (использованием двух газоуплотнительных клапанов, промежуточного бункера, вращающегося распределителя шихты, большого и малого конусов) оснащены радиальным распределителем шихты в виде подъемного кольца вокруг большого конуса, в центральной части которого выполнено технологическое отверстие.

Комбинация радиального распределителя шихты с технологическим отверстием в большом конусе обеспечивает рациональное окружное и радиальное распределение шихтовых материалов на колошнике доменной печи, что сокращает расход кокса и повышает производительность доменной печи.

Загрузочными устройствами производства «Азовмаша» оснащены десятки доменных печей металлургических заводов Украины, осуществляется их поставка на экспорт.

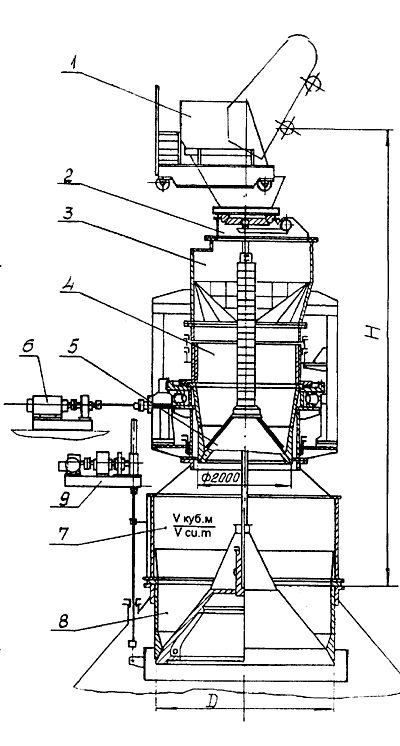

Основные узлы загрузочного устройства:

  1. приемная откатная воронка;
  2. клапан тарельчатый;
  3. бункер;
  4. распределитель шихты;
  5. малый конус со штангой;
  6. привод;
  7. газовый затвор;
  8. аппарат засыпной;
  9. распределитель шихты радиальный.



Объем печи, м3 V, м3 H, м D, м Масса, тонн
1033 - 1386 30 10,08 4,2 197
1386 - 1709 40 10,525 4,8 214,8
2000 - 2300 45 12,36 5 229,5



Давление газа на колошнике, МПа 0,2
Диаметр проходного сечения приемной воронки, м 1,2
Диаметр проходного сечения клапана, м 1,1
Привод клапана электромеханический
Установившаяся скорость вращения распределителя шихты, град/сек (мин-1) 20,99(3,49)
Установленная мощность привода распределителя, кВт 55 х 2
Привод радиального распределителя шихты электромеханический
Установленная мощность привода радиального распределителя, кВт 3 х 3
Ход кольца, м 0,9
Скорость перемещения кольца, м/сек 0,03
