ПАО «ПолтавХимМаш» изготавливает и поставляет сборники и другое емкостное оборудование:
- сборникигоризонтальные с эллиптическими днищами из углеродистой стали объемом 10-200 м3;
- сборники горизонтальные с плоскими днищами и ребрами жесткости из углеродистой стали объемом 10-200 м3;
- воздухосборники объемом 3,2-32 м3;
- сборники вертикальные с отбортованными коническими днищами объемом 8-50 м3 из углеродистых и нержавеющих сталей;
- резервуары подземные и наземные для сжиженных углеводородных газов объемом 5-100 м3;
- резервуары для жидкости двуокиси углерода объемом 50,7 м3;
- силосы для бестарного хранения и выдачи зернового, мучнистого сырья, рыбной, мясокостной муки и готовых комбикормов, объем силосов 32 и 61 м3.
Завод по индивидуальным заказам может изготовить и поставить сборники:
- горизонтальные объемом от 6 до 200 м3
- вертикальные объемом от 3,2 до 50 м3
работающие под налив и под давлением до 1,6 Мпа (16 кгс/см2) из углеродистых и коррозионностойких сталей.
Завод поставляет водонапорные башни объемом 25 м3, 50 м3; штампованные заготовки эллиптических днищ по ГОСТ 6533 диаметром от 1600 до 3200 мм, толщиной стенки от 9 до 30 мм из углеродистых и низколегированных сталей, а также газлифтные клапаны для газлифтного способа добычи нефти.
Кроме указанного выше завод может по индивидуальным заказам разработать, изготовить и поставить:
- аппараты с перемешивающими устройствами объемом от 6 до 50 м3;
- колонные аппараты диаметром от 600 мм до 3200 с тепло- и массообменными стандартными устройствами;
- другое оборудование и углеродистых, низколегированных и коррозионностойких сталей.
|
Показатель |
Условное обозначение сборника по черт. 201.458.00.000 |
||||||||
|
V=10 м3 |
V=16 м3 |
V=20 м3 |
V=25 м3 |
V=32 м3 |
V=40 м3 |
V=50 м3 |
V=63 м3 |
V=75 м3 |
|
|
Объем, м3 |
10 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
75 |
|
Условное давление, Мпа (кгс/см2) |
налив |
налив |
налив |
налив |
налив |
налив |
налив |
налив |
налив |
|
Допустима минимальная и максимальная температура стенки и среды, °C |
от -20 до +20 |
от -20 до +20 |
от -20 до +20 |
от -20 до +20 |
от -20 до +20 |
от -20 до +20 |
от -20 до +20 |
от -20 до +20 |
от -20 до +20 |
|

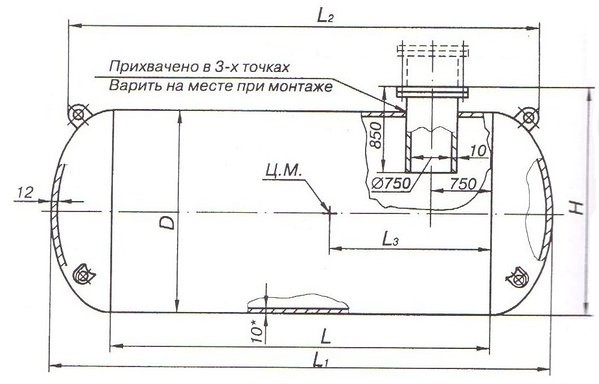

Основные размеры, мм: D H L L1 L2 L3 |
2000 2200 2400 3840 3520 1000 |
2400 2520 2600 3920 4000 1100 |
2400 2520 3400 4720 4800 1500 |
2400 2520 4500 5820 5900 2050 |
3200 3320 2700 4420 4450 1150 |
3200 3320 3600 5320 5320 1000 |
3200 3320 4800 6520 6550 2200 |
3200 3320 6450 8170 8200 3025 |
3200 3320 8000 9720 9750 3800 |
|
Масса, кг, не более |
2280 |
3040 |
3520 |
4075 |
4630 |
5310 |
6240 |
7570 |
8820 |
Сборник предназначен для подземного хранения светлых нефтепродуктов, изготовлен из стали Ст3 пс 4.
