Электропечи

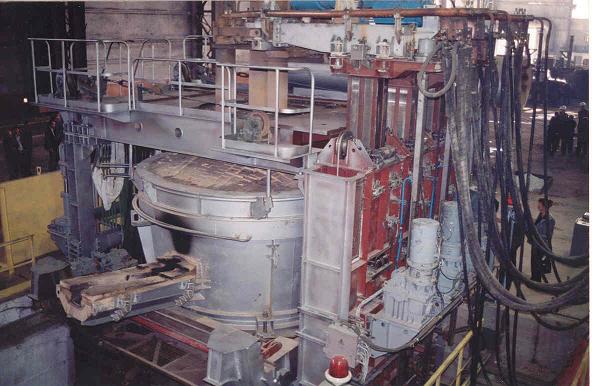

Электродуговые сталеплавильные печи номинальной вместимостью от 3 до 10т предназначены для выплавки углеродистых и легированных марок стали.

Электропечь устанавливается на индивидуальном фундаменте, как на нулевой отметке цеха, так и поднятой рабочей площадке.Загрузка металлошихты выполняется сверху после выката корпуса на тележке из-под свода в сторону рабочего окна. Слив металла и шлака осуществляется наклоном печи.

Основными составными частями печи являются механическое оборудование (с установленными на нем двигателями, пневмоцилиндрами, водяным охлаждением, смазкой и т.п.), электрооборудование питания и управления электродвигателями механизмов печи и электропечной трехфазовый трансформаторный агрегат, предназначенный для создания электрических дуг и управления ими.

Основные технические данные установки печь-ковш



Вместимость, т
номинальная
максимальная
5
7
Способ загрузки Корзиной через верх корпуса, который выкатывается на рабочую площадку цеха
Номинальная мощность трансформатора (тип ЭТЦП - 10000/10), МВА 5
Диаметр электрода, мм 300
Диаметр распада, мм 900
Рабочий объем печи (при новой футеровке), м3 6,138
Глубина ванны, мм 400
Скорость поворота печи, град/сек 1
Ход электрододержателей, мм
номинальный
максимальный
2000
2500
Скорость перемещения электрододержателей, мм/сек 19,2
Расход охлаждающей воды, м3/ час
на трансформатор
на печь
10
31
Давление воздуха (рабочее) в цилиндре механизма зажима электрода, МПа 0,35
