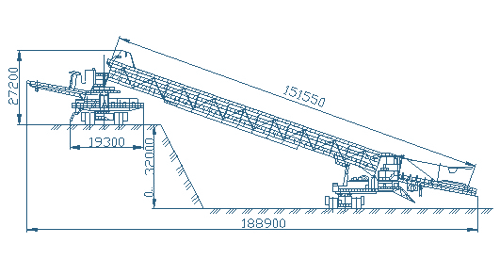

Межуступное погрузочное устройство МПУ-5000К

Предназначено для транспортирования горной массы от роторного экскаватора на машины, расположенные на вышележащем уступе.



Производительность, м3/час 5250
Максимально допустимый уклон трассы, град
при работе 3
при перегоне 5
Ширина конвейерных лент, мм 2000
Среднее давление на грунт, Н/см2 20
Тип ходового оборудования гусеничный
Скорость передвижения, м/ч 360
Высота расположения опорного портала (верхней опорной тележки относительно нижней опорной тележки), м 32
Возможный ход перемещения нижней опорной тележки относительно соединительного моста, м 12
Угол поворота в плане соединительного моста относительно опорного портала (верхней опорной тележки), град ±115
Длина зоны погрузки, м 12,5
Высота приемного бункера (наибольшая), м 10
Длина разгрузочной консоли от оси качания, м 30-35
Угол поворота разгрузочной консоли, град ±100
Высота разгрузки, мм
минимальная 5600
максимальная 12300
Подводимое напряжение, кВ 6
