Уравнительные клапаны предназначены для работы в качестве газозапирающих органов, на наполнительных и выпускных проводах газового затвора загрузочного устройства доменной печи. Обеспечивают выравнивание давления в газовом затворе с давлением газа на колошнике, а также с атмосферным.

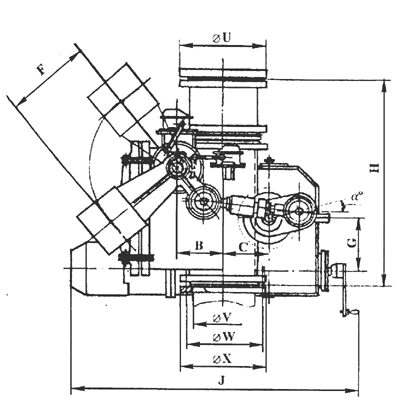

| Диаметр клапана,мм | B | C | D | F | G | H | J | M | N | P | Q | S | U | V | W | X | aº |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 270 | 270 | 300 | 500 | 300 | 1203 | 1730 | 1620 | 538 | 495 | 545 | 1110 | 535 | 428 | 495 | 535 | 10 |
| 450 | 430 | 390 | 450 | 725 | 420 | 1740 | 2345 | 2370 | 735 | 600 | 710 | 1370 | 640 | 535 | 660 | 720 | 16 |
| Диаметр клапана в свету, мм | 300-450 |
| Давление воздуха рабочее, МПа | 0,37 |
| Температура среды, ºС | |
| рабочая | до 300 |
| кратковременная наибольшая | 450 |
| Привод | электромех. |
| Время открывания/закрывания клапана, с | 3 |
| Масса, т | 2,8-6,3 |
